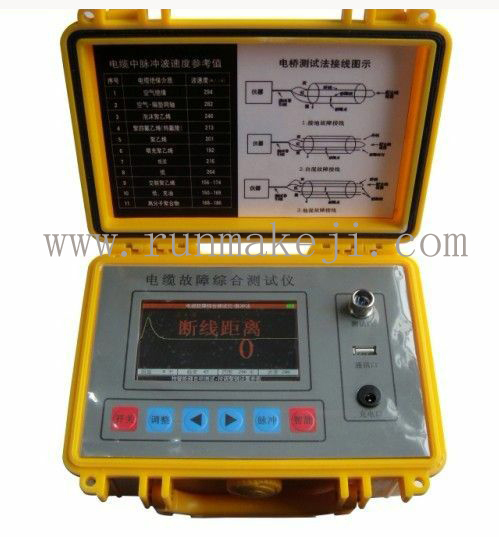

RM-620通信電纜故障綜合測試儀
一 .產品簡介
RM-620通信電纜故障綜合測試儀采用ARM+FPGA+大點陣彩色液晶顯示技術研制成功的最新一代電纜測試產品。RM-620具有脈沖反射和智能電橋兩種測試方法，適用于測量市話鉛皮電纜、全塑電纜、用戶皮線的斷線、混線、地氣、絕緣不良、接觸不良等故障的精確位置。是縮短故障查找時間、提高工作效率、減輕線路維護人員勞動強度的得力工具。線路查修人員也可以用其進行線路工程驗收和檢查電纜電氣特性。
二 .產品特點
大屏幕彩色液晶顯示（480*280點陣）,人性化界面中文菜單設計，只需六個鍵，即可完成全部測試操作。
結合了脈沖反射測試法和智能電橋測試法，可以測試斷線、混線、絕緣不良等各種類型的故障
保留有手動測試功能。
采用中文菜單技術，易于掌握和使用。
具有兆歐表和歐姆表功能，能夠測試絕緣電阻和環路電阻。
帶有USB接口，可將測試數據上傳到計算機。
需能夠永久保存50個測試波形。
采用自動增益和自動阻抗平衡技術。
采用可充電鋰電池，智能充電，無需值守。
體積小，重量輕，便于攜帶。
三 .技術指標
1．脈沖反射測試法：
最大量程8km/16km/32km可選。
測試盲區：0m
測試精度：最高1m
脈沖寬度：40ns-10μs自動調節
阻抗平衡自動調節
增益調節：自動和手動相結合
2．智能電橋測試法：
能夠測試絕緣不良電阻最大值：100МΩ
測試精度：±1%×電纜全長
測試電纜最大長度： 9999m
充電時間約2.5個小時
充滿后連續工作時間8小時
體積：210mm×166mm×90mm
重量：1Kg
